توضیح مفصلی از فناوری پیش بارگیری بلبرینگ شیار عمیق: اصول، روش ها و کنترل

چکیده

پیش بارگذاری یک فناوری کلیدی در کاربردهای بلبرینگ، به ویژه برای بلبرینگ های شیار عمیق است. پیش بارگیری مناسب می تواند به طور قابل توجهی سفتی یاتاقان، دقت چرخشی و عمر مفید را بهبود بخشد و در عین حال لرزش و نویز را نیز کاهش دهد. این مقاله به طور سیستماتیک مفاهیم اساسی، توابع اصلی، روش‌های کاربردی، اصول تخمین و ملاحظات عملی برای پیش بار بلبرینگ شیار عمیق را توضیح می‌دهد.

ⅠPreload چیست؟

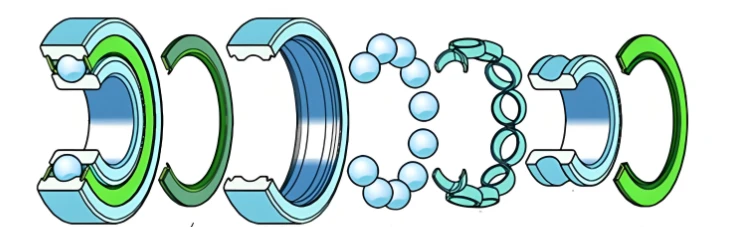

پیش بارگذاری به اعمال بار اولیه ثابت، در جهت مخالف بار نامی، به بلبرینگ در حین نصب اشاره دارد. این بار یک حالت فشرده بین عناصر نورد بلبرینگ (گلوله های فولادی) و مسیرهای رینگ درونی و بیرونی ایجاد می کند، حتی زمانی که هیچ بار خارجی اعمال نمی شود، هر گونه فاصله اولیه در یاتاقان را از بین می برد و حتی مقدار مشخصی فاصله منفی (یعنی حالت پیش بارگذاری) ایجاد می کند.

به زبان ساده، پیش بارگذاری، قبل از شروع کار یاتاقان، فشار داخلی را به آن وارد می‌کند و آن را از قبل{0}}کشیده می‌کند.

Ⅱتوابع اصلی Preload

اعمال پیش بار مناسب بر روی بلبرینگ های شیار عمیق مزایای زیر را به همراه دارد:

1. بهبود سفتی محوری و شعاعی:پیش بارگذاری باعث تغییر شکل الاستیک در نقطه تماس بین توپ ها و مسیرهای مسابقه می شود. هنگامی که یک بار خارجی اعمال می شود، یاتاقان باید بر این تغییر شکل اولیه غلبه کند قبل از اینکه حرکت بیشتر اتفاق بیفتد و در نتیجه مقاومت بیشتری در برابر تغییر شکل (یعنی سفتی) ایجاد می کند. این برای کاربردهایی که به سختی بالا نیاز دارند، مانند دوک های ماشین ابزار دقیق و گیربکس ها، بسیار مهم است.

2. بهبود دقت چرخشی:پیش بارگذاری فاصله یاتاقان داخلی را حذف می کند، به طور موثر بازی شعاعی و محوری در محور را مهار می کند و خروجی دوک را کاهش می دهد، در نتیجه دقت چرخشی بالاتری را تضمین می کند.

3. لرزش و سر و صدای سرکوب شده:از آنجایی که فاصله حذف شده است، توپ ها در حین کار با هم برخورد نمی کنند و باعث کاهش لرزش و سر و صدا می شود و عملکرد نرم تر را تضمین می کند.

4. عمر خستگی طولانی مدت (تحت شرایط خاص):تحت بارهای سبک یا بارهایی با جهت‌های مختلف، پیش‌بارگیری مناسب می‌تواند بار را به طور یکنواخت در تعداد بیشتری از توپ‌ها توزیع کند، از تنش بیش از حد موضعی جلوگیری کرده و به طور بالقوه عمر خستگی بلبرینگ را افزایش می‌دهد. با این حال، توجه داشته باشید که پیش بارگذاری بیش از حد می تواند عمر بلبرینگ را به میزان قابل توجهی کاهش دهد.

Ⅲ. پیش بارگذاری روش های کاربردی

بر اساس اینکه آیا پیش بارگذاری را می توان پس از اعمال تنظیم کرد، می توان آن را به عنوان -پیش بارگذاری موقعیت ثابت یا پیش بارگذاری فشار ثابت- طبقه بندی کرد. بلبرینگ های شیار عمیق معمولاً از پیش بارگذاری با موقعیت ثابت- استفاده می کنند.

 1. ثابت-موقعیت پیش بارگذاری

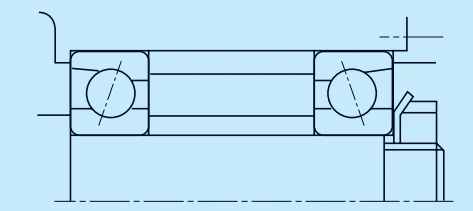

موقعیت محوری نسبی حلقه های داخلی و خارجی یاتاقان به صورت مکانیکی ثابت می شود تا به یک پیش بار ثابت برسد. مقدار پیش بارگیری در حین نصب تعیین می شود و قابل تغییر نیست. روش های رایج عبارتند از:

    ①استفاده از مهره قفلی:مهره حلقه داخلی بلبرینگ را روی شانه شفت یا اسپیسر فشار می دهد.

    ②استفاده از پیش-فاصله‌های زمین:یک فاصله‌دهنده زمین دقیق- با طول دقیق محاسبه شده بین حلقه‌های داخلی یا خارجی دو یاتاقان قرار می‌گیرد. هنگامی که با یک درپوش یا مهره انتهایی سفت می شود، طول اسپیسر میزان پیش بارگذاری را تعیین می کند. این رایج ترین و قابل اعتمادترین روش است.

    ③تنظیم درپوش انتهایی:حلقه بیرونی بلبرینگ با تنظیم موقعیت کلاهک انتهایی محفظه یاتاقان سفت می شود.

2. پیش بارگذاری فشار ثابت

در این روش از عناصر الاستیک مانند فنرها (فنرهای دیسکی، فنرهای سیم پیچ) برای اعمال پیش بار ثابت به یاتاقان استفاده می شود. مزیت آن این است که پیش بارگذاری با وجود افزایش دما یا سایش پایدار می ماند. این روش در مورد بلبرینگ های شیار عمیق نسبتاً غیر معمول است و بیشتر با بلبرینگ های تماس زاویه ای رایج است.

Ⅳ تخمین پیش بارگذاری و عوامل تأثیرگذار

پیش بارگذاری یک مقدار دقیق محاسبه شده نیست. بلکه یک پارامتر مهندسی است که نیاز به مبادله و برآورد جامع بر اساس شرایط و اهداف عملیاتی (سفتی، دقت و عمر) دارد.

به عنوان یک قاعده کلی، پیش بارگیری معمولاً 20٪ تا 30٪ حداکثر بار کاری مورد انتظار است. برای برنامه های کاربردی با سرعت بالا، پیش بارگذاری باید کمتر باشد تا تولید گرما کاهش یابد. برای کاربردهایی که به سختی بالا نیاز دارند، پیش بارگذاری را می توان به طور مناسب افزایش داد.

رابطه بین مقدار پیش بار و نیروی پیش بار: پس از اعمال پیش بارگذاری، یک رابطه غیرخطی بین جابجایی محوری درون یاتاقان (یعنی پیش بار δ) و نیروی پیش بار حاصل (F0) وجود دارد که از نظریه تماس هرتزی پیروی می کند. به طور کلی، پیش بارگذاری متناسب با توان 3/2 پیش بار است (F₀ ∝ δ^(3/2)). این بدان معنی است که یک افزایش کوچک در پیش بارگذاری می تواند منجر به افزایش قابل توجهی در پیش بار شود.

عوامل کلیدی تاثیرگذار:

تناسب تحمل:تناسب تداخل بین یاتاقان، شفت و محفظه تا حدی فاصله اصلی یاتاقان را کاهش می دهد و به طور موثر پیش بارگذاری را به طور غیر مستقیم اعمال می کند.

اثرات دما:در حین کار سیستم، ممکن است اختلاف دما بین حلقه های داخلی و خارجی بلبرینگ وجود داشته باشد که در نتیجه نرخ های انبساط حرارتی متفاوتی ایجاد می شود که می تواند بار پیش تعیین شده را تغییر دهد. به طور معمول، دمای حلقه داخلی بالاتر از حلقه بیرونی است و در نتیجه پیش بارگذاری افزایش می یابد که باید در طول طراحی در نظر گرفته شود.

خطاهای ماشینکاری:خطاهای عمودی و موازی در شانه شفت و وجه های انتهایی اسپیسر می تواند منجر به پیش بارگیری ناهموار و حتی ایجاد گشتاورهای خمشی اضافی شود.

Ⅴخطرات پیش بارگذاری نامناسب

پیش بارگذاری ناکافی: عدم حذف موثر فاصله منجر به سفتی کم، دقت ضعیف و لرزش و نویز بالا می شود.

پیش بارگذاری بیش از حد: این وضعیت رایج تر و خطرناک تر است که منجر به موارد زیر می شود:

افزایش شدید دما: افزایش اصطکاک و تولید گرمای قابل توجه. شکست روانکاری: دمای بالا باعث تخریب عملکرد روانکار/گریس یا کربن شدن می شود.

عمر خستگی به طور چشمگیری کاهش می یابد: استرس تماس بیش از حد منجر به پوسته شدن زودرس می شود.

افزایش مصرف انرژی: افزایش گشتاور.

Ⅵ. نتیجه گیری و پیشنهادات

Preload یک شمشیر-دو لبه است. اعمال پیش بار بر روی بلبرینگ های شیار عمیق وسیله ای موثر برای بهبود عملکرد تجهیزات است، اما کاربرد آن باید علمی و محتاطانه باشد.

اهداف روشن: ابتدا، مشخص کنید که آیا پیش بارگذاری برای بهبود سختی، دقت، یا سرکوب لرزش در نظر گرفته شده است.

اعتدال:در حالی که الزامات عملکرد را برآورده می کنید، از کوچکترین پیش بارگذاری ممکن استفاده کنید. یک اصل کلیدی طراحی است: "بهتر از بارگذاری بیش از حد کم باشد".

ملاحظات جامع:همه عوامل موثر از جمله تناسب، افزایش دما و دقت ماشینکاری باید به طور جامع در طول طراحی در نظر گرفته شوند.

فاصله‌گذارهای ترجیحی:برای یاتاقان‌های حیاتی که به صورت جفت استفاده می‌شوند، استفاده از پیش{0} جداکننده‌های زمین برای موقعیت‌یابی و بارگذاری اولیه اکیداً توصیه می‌شود. این قابل اطمینان ترین روش برای کنترل پیش بارگذاری است.

تایید عملی:مقدار پیش بار بهینه اغلب به تأیید و تنظیم مکرر از طریق آزمایش ها (مانند آزمایش افزایش دما، لرزش و سفتی) نیاز دارد. برای اکثر کاربردهای عمومی، بلبرینگ های شیار عمیق استاندارد می توانند با حداقل فاصله (C0، CN) کار کنند. فن آوری پیش بارگذاری در درجه اول در ماشین آلات دقیق و تجهیزات صنعتی با الزامات عملکرد خاص استفاده می شود.
