ترخیص بلبرینگ شیار عمیق: طبقه بندی، کدها و مناطق کاربردی

در دنیای دقیق ماشین‌آلات، فاصله داخلی مناسب در بلبرینگ‌های شیار عمیق می‌تواند بین عملکرد صاف و طولانی-و خرابی زودرس سیستم تفاوت ایجاد کند.

بلبرینگ های شیار عمیق یکی از پرکاربردترین انواع بلبرینگ در جهان هستند که به دلیل تطبیق پذیری و کارایی خود مشهور هستند. با این حال، عملکرد آنها به یک عامل مهم و در عین حال اغلب نادیده گرفته می شود: ترخیص داخلی.

این فاصله-مقدار فضای داخلی بین عناصر نورد و مسیرهای مسابقه-یک پارامتر طراحی اساسی است که مستقیماً بر عمر بلبرینگ، نویز، دما و عملکرد کلی دستگاه تأثیر می‌گذارد. انتخاب ترخیص کالا از گمرک صحیح یک لوکس نیست. این یک ضرورت برای عملکرد بهینه است.

درک ترخیص داخلی بلبرینگ

فاصله شعاعی داخلی، در ساده ترین عبارت، کل فاصله ای است که یک حلقه یاتاقان می تواند نسبت به دیگری در جهت شعاعی حرکت کند، زمانی که یاتاقان سوار نشده و بدون بار باشد. این یک تحمل تولید نیست، بلکه یک ویژگی طراحی عمدی است که در حین تولید در بلبرینگ تعبیه شده است.

اهمیت مجوز داخلی قابل اغراق نیست. انبساط حرارتی را جبران می‌کند، توزیع بار مناسب را تضمین می‌کند و حساسیت بلبرینگ به ناهماهنگی و شرایط عملیاتی را تحت تأثیر قرار می‌دهد. فاصله نادرست-چه خیلی سفت و چه شل{3}}می‌تواند منجر به مشکلات زیادی از جمله گرمای بیش از حد، افزایش لرزش، کاهش طول عمر و خرابی فاجعه‌بار بلبرینگ شود.

طبقه بندی فاصله داخلی در بلبرینگ های شیار عمیق

استانداردهای بین المللی، در درجه اول ISO 5753:1991 (که در چین به عنوان GB/T 4604-1999 به تصویب رسید)، یک چارچوب استاندارد برای طبقه بندی ترخیص داخلی شعاعی ارائه می دهد.

گروه های ترخیص با کدهای خاصی مشخص می شوند و از تنگ ترین به شل ترین فاصله ها حرکت می کنند.

برای یاتاقان‌های مینیاتوری و{0}}قطر کوچک، معمولاً از یک مقیاس متفاوت با پیشوند «MC» استفاده می‌شود:

MC1: کوچکترین فاصله

MC2

MC3: فاصله استاندارد برای یاتاقان های مینیاتوری

MC4

MC5

MC6: بزرگترین فاصله

بسیار مهم است که به یاد داشته باشید که فاصله اولیه یک یاتاقان قبل از نصب، خلاصی عملیاتی آن نیست. نصب بلبرینگ بر روی یک شفت (اغلب با تداخل مناسب) و قرار دادن آن در یک محفظه باعث کاهش فاصله اولیه می شود. علاوه بر این، در حین کار، انبساط حرارتی حلقه های داخلی و خارجی باعث تغییر بیشتر فاصله می شود.

بنابراین، انتخاب گروه ترخیص اولیه صحیح نیاز به بررسی دقیق این عوامل دارد تا اطمینان حاصل شود که بلبرینگ با فاصله کاری ایده آل خود کار می کند.

در{0}}نگاه عمیق: C3 Clearance و استفاده گسترده آن

یاتاقان های ترخیص C3 سزاوار توجه ویژه هستند زیرا آنها احتمالاً متداول ترین یاتاقان های ترخیص شده "شل" برای کاربردهای صنعتی عمومی هستند.

وقتی نام یاتاقان مانند *6208ZZ C3* را می بینید، "C3" گروه ترخیص داخلی آن را نشان می دهد. ترخیص C3 بیشتر از CN استاندارد است اما کمتر از C است4 . این محدوده خاص آن را به طور استثنایی همه کاره می کند.

چرا C3 اینقدر محبوب است؟
به عنوان یک حاشیه ایمنی در برابر انبساط حرارتی عمل می کند. همانطور که یک یاتاقان تحت بار و با سرعت کار می کند، اصطکاک گرما تولید می کند. حلقه داخلی، که معمولاً{2}}روی یک محور قرار می‌گیرد، گرمتر از حلقه بیرونی می‌شود، که اغلب در ساختار خنک‌تری قرار می‌گیرد. این اختلاف دما باعث می شود که حلقه داخلی بیشتر از حلقه بیرونی منبسط شود و به طور موثر فاصله داخلی یاتاقان را در حین کار کاهش دهد.

اگر در چنین سناریویی از یک یاتاقان استاندارد (CN) استفاده شود، این کاهش حرارتی می‌تواند تمام فاصله‌ها را از بین ببرد و منجر به یک وضعیت پیش{0} بار شود. این امر گرمای بیش از حد تولید می کند، اصطکاک را به طور چشمگیری افزایش می دهد و به سرعت منجر به خرابی یاتاقان می شود.

یک یاتاقان C3 فضای اضافی را در داخل برای تطبیق با این انبساط حرارتی فراهم می کند. این تضمین می کند که حتی در دمای کارکرد، یاتاقان یک فاصله مثبت را حفظ می کند، که امکان عملکرد صاف، روغن کاری مناسب و عمر طولانی را فراهم می کند.

انتخاب پاکسازی مناسب: راهنمای{0}بر اساس برنامه

انتخاب ترخیص صحیح یک تصمیم استراتژیک است. در اینجا راهنمای مبتنی بر دامنه های کاربردی رایج و شرایط عملیاتی است.

1. ماشین آلات عمومی و برنامه های کاربردی استاندارد

ترخیص پیشنهادی: CN (C0) - ترخیص استاندارد

مثال‌ها: گیربکس‌ها، نوار نقاله‌ها، دمنده‌های صنعتی و تجهیزات جابجایی مواد در دماهای پایدار و سرعت‌های متوسط.

استدلال: این برنامه ها تحت شرایط قابل پیش بینی بدون تولید گرمای شدید عمل می کنند. فاصله استاندارد تعادل بهینه عملکرد و طول عمر را فراهم می کند.

2. موتورهای الکتریکی، ژنراتورها و برنامه‌های{1}}سرعت بالا

ترخیص پیشنهادی: C3

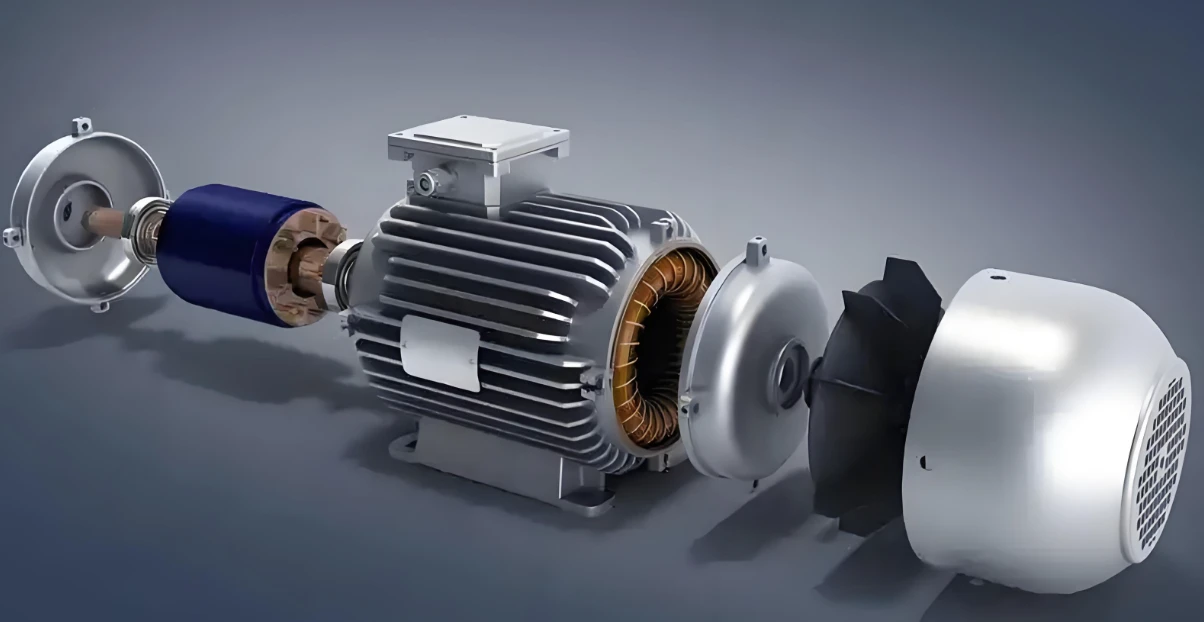

به عنوان مثال: موتورهای AC/DC، ژنراتورها، پمپ ها، کمپرسورها و درایوهای اسپیندل.

دلیل: این واحدها به طور معمول گرمای داخلی قابل توجهی را- افزایش می‌دهند. فاصله C3 انبساط حرارتی تفاضلی بین حلقه داخلی (گرمتر) و حلقه بیرونی (کولر) را جبران می‌کند، از پیش{3}}بار خطرناک جلوگیری می‌کند و عملکرد پایدار را تضمین می‌کند. همانطور که در منابع صنعتی اشاره شد، CM CM (مقدار بین CN و C3) نیز به طور خاص برای کاربردهای موتوری طراحی شده است که در آن محدوده فاصله بسیار باریک بسیار مهم است.

3. دمای بالا و محیط‌های شدید

ترخیص پیشنهادی: C4 یا C5

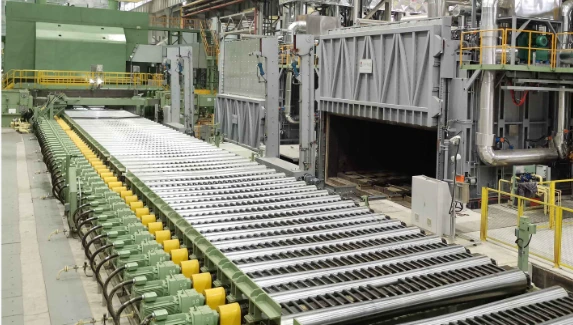

مثال‌ها: نوار نقاله‌های کوره، یاتاقان‌های خشک‌کن، تجهیزات متالورژی و کاربردهای نزدیک به منابع گرما.

استدلال: در محیط هایی با دمای بالای محیط یا جایی که خود یاتاقان در معرض گرمای شدید قرار می گیرد، انبساط حرارتی عظیم رخ می دهد. گروه های ترخیص بزرگ مانند C4 و C5 برای جلوگیری از قفل شدن حرارتی و خرابی فاجعه بار ضروری هستند. برای مثال، بلبرینگ‌های شیار عمیق-SKF که برای محیط‌های 350 درجه طراحی شده‌اند، به طور خاص دارای فاصله‌ای هستند که «چند C5» است.

4. برنامه های کاربردی دقیق و کم صدا{1}

ترخیص پیشنهادی: C2

مثال‌ها: دوک‌های ماشین ابزار، ابزار پزشکی دقیق، دستگاه‌های اندازه‌گیری و تجهیزات صوتی.

استدلال: این برنامه ها به حداقل لرزش و دقت چرخشی شدید نیاز دارند. فاصله‌های محکم‌تر کنترل بهتر عناصر غلتشی را فراهم می‌کند، و باعث کاهش "فرار-" و سر و صدا می‌شود. آنها در جاهایی استفاده می شوند که دمای عملیاتی ثابت و پایین است.

یک نکته انتقادی:
انتخاب ترخیص کالا از گمرک نیز باید روش های مناسب را در نظر بگیرد. اگر قرار باشد یک یاتاقان با تداخل شدید بر روی شفت و محفظه نصب شود، در نتیجه کاهش فاصله اولیه قابل توجه خواهد بود. در چنین مواردی، انتخاب یک ترخیص اولیه بزرگتر (مثلاً C3 یا C4) برای اطمینان از صحت ترخیص عملیاتی نهایی ضروری است.

نتیجه گیری: بهینه سازی عملکرد با پاکسازی مناسب

درک و انتخاب فاصله داخلی مناسب برای بلبرینگ های شیار عمیق سنگ بنای طراحی و نگهداری مکانیکی قابل اعتماد است. این یک -اندازه-براساس همه تصمیم‌ها نیست، بلکه یک محاسبه دقیق بر اساس سرعت کار، دما، بار، و شرایط اتصال است.

برای برنامه‌های کاربردی پایدار و همه منظوره، ترخیص استاندارد CN (C0) کافی است.

برای موتورهای الکتریکی،-تجهیزات با سرعت بالا و اکثر ماشین آلات صنعتی، C3 C3 انتخاب همه کاره و ایمن برای مدیریت انبساط حرارتی است.

برای محیط‌های{0}}در دمای بالا و شرایط شدید، برای جلوگیری از تشنج، فاصله‌های C4 یا C5 را در نظر بگیرید.

برای سیستم‌های-دقت بالا و صدای کم-، فاصله کمتر C2 می‌تواند عملکرد را افزایش دهد.

همیشه به یاد داشته باشید که کد ترخیص یاتاقان بخش مهمی از تعیین آن است. نادیده گرفتن آن می تواند منجر به خرابی و هزینه های غیرمنتظره شود. با اولویت بندی ترخیص داخلی صحیح، اطمینان حاصل می کنید که ماشین آلات شما نرم تر کار می کند، دوام بیشتری دارد و کارآمدتر عمل می کند.
