فناوری بلبرینگ: اتصالات دقیق تجهیزات پزشکی مدرن

از مچ‌های چابک روبات‌های جراحی کم تهاجمی گرفته تا چرخش بی‌صدا مفاصل ران مصنوعی، بلبرینگ‌های سطح{0} میلی‌متری با دقت و قابلیت اطمینان خیره‌کننده‌شان بی‌سروصدا انقلابی در فناوری پزشکی می‌کنند.

در طب مدرن، بلبرینگ ها، هر چند کوچک، وزن زندگی را تحمل می کنند. این اجزای دقیق نه تنها از نظر فیزیکی از عملکرد تجهیزات پشتیبانی می کنند، بلکه به عنوان فناوری اصلی برای غلبه بر چالش های فنی متعدد، از جمله زیست سازگاری، عملکرد آسپتیک، و کنترل دقیق عمل می کنند.

وقتی ربات جراحی رگ‌های خونی را با دقت 0.1- بخیه می‌زند، وقتی تجهیزات MRI بدون تداخل در میدان‌های مغناطیسی قوی می‌چرخند، و وقتی نانوروبات‌ها داروهای هدفمند را در جریان خون تحویل می‌دهند، همه این‌ها بی‌صدا توسط فناوری یاتاقان پزشکی تخصصی پشتیبانی می‌شوند. اطلاعات زیر به شما درکی از ویژگی های بلبرینگ و مدل های معمولی مورد استفاده در کاربردهای مختلف تجهیزات پزشکی را ارائه می دهد:

1.-بلبرینگ‌های شیار عمیق پزشکی عمومی (محافظت مهر و موم اولیه)

این نوع بلبرینگ در درجه اول دارای مهر و موم های لاستیکی دو طرفه- (2RS) است که هم محافظت از سیال و هم اصطکاک کم را تضمین می کند.

6800-2RS

ابعاد: 10 میلی متر × 19 میلی متر × 5 میلی متر

ویژگی‌ها: طراحی پزشکی-، فولاد ضد زنگ (AISI 304/440C)، با مهر و موم تماسی برای جلوگیری از لکه‌های خون و نفوذ مواد ضدعفونی کننده در طول جراحی.

کاربردها: شفت های چرخان برای ابزار جراحی، مکانیسم های تنظیم برای صندلی های الکتریکی پزشکی.

694-2RS

ابعاد: 4 میلی متر × 11 میلی متر × 4 میلی متر

ویژگی ها: طراحی مینیاتوری متناسب با فضاهای فشرده. ساخته شده از فولاد GCr15 با سطح روکش کروم- یا تمام فولاد ضد زنگ، با حداکثر سرعت 40000 دور در دقیقه، نیازهای درایو دریل های دندانپزشکی و آندوسکوپ ها را برآورده می کند.

کاربردها: دوک های موتوری برای ابزارهای جراحی دستی، مفاصل برای ابزارهای جراحی کم تهاجمی.

627-2RS

ابعاد: 7 میلی متر × 22 میلی متر × 7 میلی متر

ویژگی ها: دقت درجه EMQ (موتور-ویژه)، رتبه بندی بی صدا بودن Z3، مهر و موم PTFE-تقویت شده، درجه مقاومت IP54 در برابر گرد و غبار و آب.

کاربردها: ماژول‌های انتقال نیرو برای اره‌های استخوانی الکتریکی و واحدهای جراحی الکتریکی با فرکانس بالا.

2.کاربرد بلبرینگ در پروتزها و اسکلت های بیرونی

بلبرینگ های مینیاتوری شیار عمیق (برای مفاصل انگشت / دست)

694-2RS

ابعاد: 4 میلی متر (قطر داخلی) × 11 میلی متر (قطر بیرونی) × 4 میلی متر (ضخامت)

ویژگی ها: مهر و موم های لاستیکی دو طرفه (2RS) در برابر گرد و غبار و مایعات بدن محافظت می کند. طراحی بی صدا، ضریب اصطکاک کم؛ ساخته شده از فولاد یاتاقان (GCr15) یا فولاد ضد زنگ (304/440)، با غیرفعال شدن سطح برای افزایش مقاومت در برابر خوردگی.

موارد کاربرد: لولاهای انگشت مصنوعی، مفاصل چرخشی مینیاتوری.

696-ZZ/2RS

ابعاد: 6 میلی متر × 15 میلی متر × 5 میلی متر

ویژگی ها: درپوش فلزی گرد و غبار دو طرفه (ZZ) یا مهر و موم لاستیکی (2RS) اختیاری. حداکثر سرعت 32000 دور در دقیقه (روغنکاری گریس)، بار دینامیکی 1.35 کیلو نیوتن. نسخه های فولادی ضد زنگ (مانند 440) برای اندام های مصنوعی در معرض عرق مناسب هستند.

کاربردها: مکانیزم چرخش مچ دست، اجزای انتقال پروتز سبک وزن.

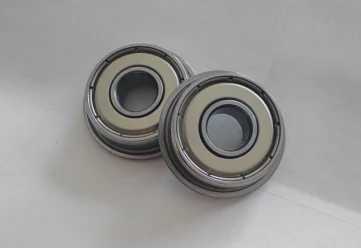

F688-2RS

ابعاد: 8 میلی متر × 18 میلی متر × 1 میلی متر (با فلنج)

ویژگی ها: طراحی فلنج تثبیت محوری را تسهیل می کند و فضای نصب را کاهش می دهد. مهر و موم های دو طرفه-از نشت گریس جلوگیری می کند و آن را برای مفاصل با حرکات مکرر مناسب می کند.

موارد استفاده: شفت های مصنوعی فشرده و اتصالات زاویه قابل تنظیم.

3.کاربرد بلبرینگ در ونتیلاتورها

هنگامی که عملکرد ذاتی ریه کاهش می یابد، ونتیلاتورها بیماران را زنده نگه می دارند. یاتاقان های ما در این زمینه نقش اساسی دارند. بلبرینگ های شیار عمیق عمدتاً در قسمت های متحرک هسته مانند سیستم های محرک موتور، توربوفن ها و مکانیسم های کنترل سوپاپ استفاده می شوند. آنها باید الزامات سختگیرانه ای را برای سازگاری با محیط استریل، سر و صدای کم،-عملکرد بدون تعمیر و نگهداری، و ثبات{4}}سرعت بالا برآورده کنند.

توربوفن‌ها در هواکش‌ها به سرعت‌های بسیار بالا (معمولاً 20000 تا 50000 دور در دقیقه) برای حفظ جریان هوای پایدار نیاز دارند. بنابراین، یاتاقان‌ها باید فشرده، کم-اصطکاک و نشتی- محکم باشند.

618/8-2RS

ابعاد: 8 میلی متر (قطر داخلی) × 16 میلی متر (قطر بیرونی) × 4 میلی متر (ضخامت)

ویژگی ها: مهر و موم های لاستیکی دو طرفه (2RS) در برابر مایعات بدن و مواد ضد عفونی کننده محافظت می کنند. روانکاری گریس، سرعت عملیاتی تا 42000 دور در دقیقه و بارهای دینامیکی تا 1.60 کیلو نیوتن. فولاد ضد زنگ (AISI 304/440C) دارای گواهی سازگاری زیستی مطابق با ISO 10993. کاربردها: شفت اصلی فن توربوشارژر، پشتیبانی از روتور موتور میکرو DC.

694-2RS

ابعاد: 4 میلی متر × 11 میلی متر × 4 میلی متر

ویژگی ها: حداکثر سرعت 40000 دور در دقیقه، سطح بی صدا Z3. توپ های سرامیکی اختیاری (نیترید سیلیکون) اصطکاک را تا 40 درصد کاهش می دهد و گرمای موتور را کاهش می دهد.

کاربردها: شفت محرک میکروموتور برای شیرهای کنترل جریان اکسیژن.

D/WR1{1}}5-2Z (اولترا میکرو)

ابعاد: 2.38 میلی متر × 7.938 میلی متر × 3.571 میلی متر

ویژگی ها: پوشش گرد و غبار دو فلزی (ZZ)، روغن کاری روغن، سرعت 160000 دور در دقیقه. پوشش DLC روی فولاد GCr15 عمر سایش را سه برابر افزایش می دهد.

کاربردها: اجزای چرخشی دقیق در مکانیزم های بازخورد سنسور.

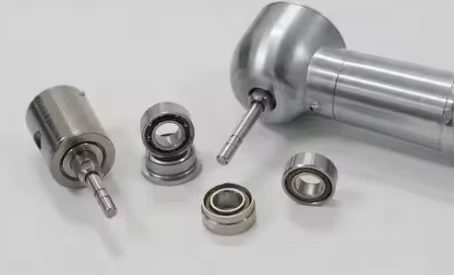

4.کاربرد بلبرینگ در فناوری دندانپزشکی

در زمینه دندانپزشکی، بلبرینگ‌های شیار عمیق عمدتاً در هندپیس‌های مته دندانپزشکی با سرعت بالا، سیستم‌های محرک برای واحدهای درمان دندان، و تجهیزات تصویربرداری دندان استفاده می‌شوند. آنها باید الزامات سختگیرانه ای مانند سرعت فوق العاده-، سازگاری با محیط های استریل، صدای کم و عمر طولانی را برآورده کنند.

سری SR144 (مدل هسته-سرعت بالا)

ابعاد: 3.175 × 6.35 × 2.38 میلی متر (صنعتی-رابط استاندارد، سازگار با هندپیس های رایج دندانپزشکی)

سرعت: 350000-450000 دور در دقیقه (اندازه گیری شده در 250 کیلو پاسکال)

نویز: کمتر یا مساوی 65-70 دسی بل (ساختار یاتاقان الاستیک + طراحی کاهش نویز گوی سرامیکی)

جنس: حلقه ها: فولاد ضد زنگ 440 درجه سانتیگراد (در خلاء حرارت-، سختی HRC 60+)

عناصر نورد: توپ های سرامیکی نیترید سیلیکون Si₃N4 (سختی 2000 HV، تغییر شکل گریز از مرکز فقط 40٪ از توپ های فولادی)

قفس: پلی‌آمید TORLON (-خود روان‌شونده، مقاوم در برابر حرارت-تا 260 درجه)

Lifespan: Clinically proven >6 ماه (از دست دادن گشتاور<8% after 200 autoclave cycles)

سری SMR (فوق العاده-میکرو تطبیقی)

مدل های نمایندگی: SMR74ZZ, SMR84ZZ, SMR105ZZ

محدوده اندازه: ID 1-5 میلی متر (به عنوان مثال، SMR74ZZ: 1.5 × 4 × 1.6 میلی متر)

سرعت: 300000-400000 دور در دقیقه (برای کاربردهای دقیق مانند درمان ریشه)

ویژگی ها: طراحی فلنج یکپارچه لرزش محوری را کاهش می دهد، سطح نویز کمتر یا مساوی 68 دسی بل.

هرچه بیشتر در مورد بلبرینگ ها بیاموزید، بیشتر به همه جا بودن آنها پی خواهید برد. در جامعه مدرن، آنها به زندگی روزمره ما تبدیل شده اند. به عنوان یک تولید کننده حرفه ای بلبرینگ در چین، ما به طور مداوم راه حل های بلبرینگ تخصصی را به مشتریان ارائه می دهیم. ما از سوالات و بحث های شما استقبال می کنیم.
